Kubernetes 提供了 Device Plugin 机制，用于向 kubelet 上报硬件信息并配置容器资源。本文以 NVIDIA GPU Plugin 为例，通俗易懂并深入浅出地剖析注册、ListAndWatch、Allocate 及 kubelet 管理流程，介绍常见问题和配置要点。

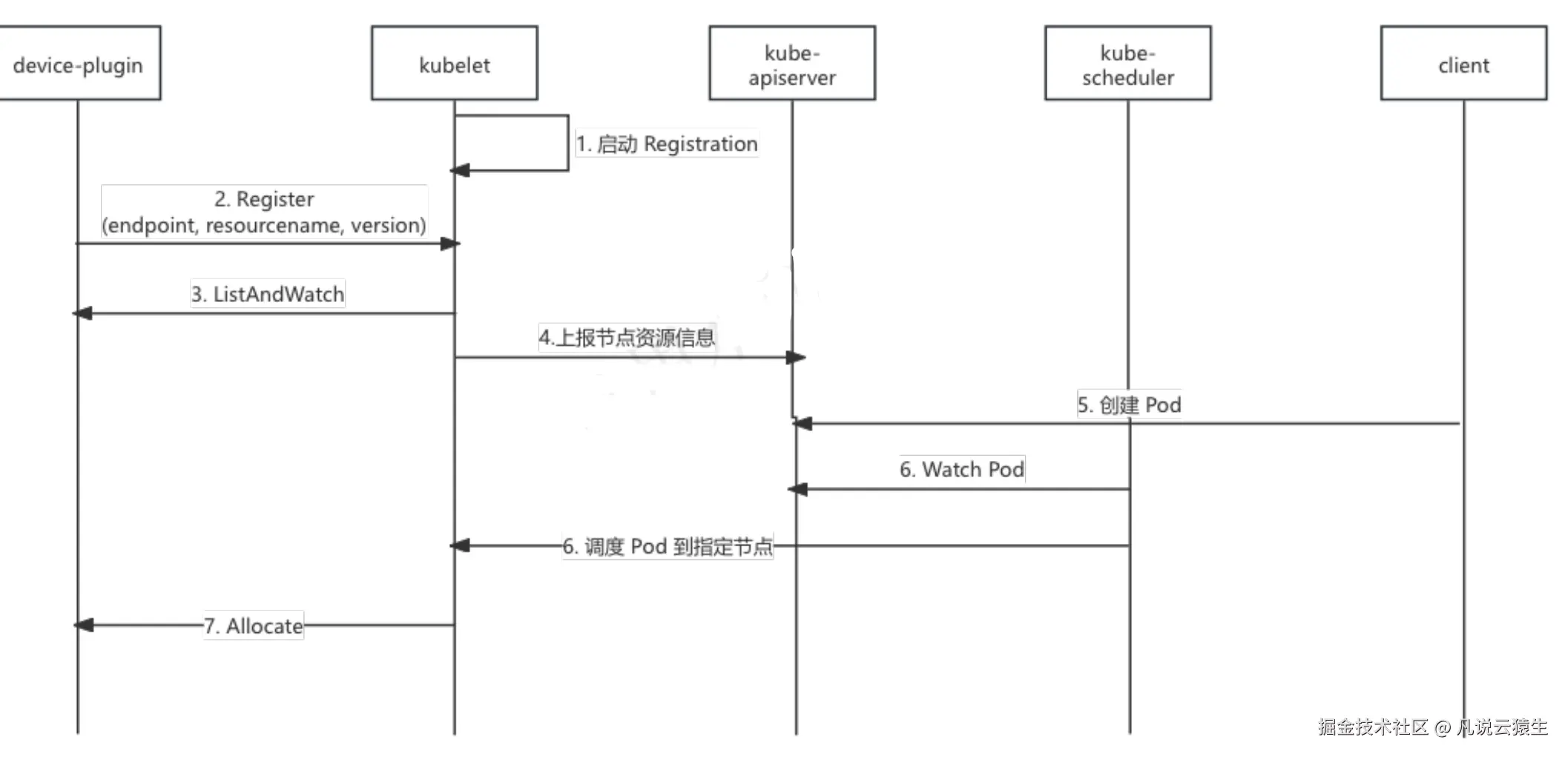

先用一张原理概览图把 Device Plugin 和 kubelet 之间的交互勾勒出来，让大家感受下插件技术的整体架构（示例以 NVIDIA 插件为例）：


基础概念

（1）kubelet：集群每个节点资源的“管家”

Kubernetes 集群中每个节点上的“管家”，负责管理本节点的容器生命周期（如启动、停止容器），并与 Kubernetes 控制平面通信。Device Plugin 机制扩展了 kubelet 的能力，使其能够管理 GPU 等第三方硬件。

（2）kubelet 与 Device Plugin 之间的通信：sock 文件（Socket）

在 Linux 中，常见的 “.sock 文件” 实际上是一种 Unix 域套接字（Unix Domain Socket）。它类似于网络通信中的 TCP/UDP Socket，但只在本机进程之间进行高效数据交换，不会走网络接口。 在本文中，你会看到 kubelet.sock、nvidia.sock 等文件路径，意味着 kubelet 与 Device Plugin 的所有请求和响应都是通过这些 Socket 文件来传递的。

（3）gRPC：远程过程调用（Remote Procedure Call）框架

当我们说 ListAndWatch、Allocate 等 “RPC 接口” 时，指的是依赖 gRPC 协议来调用。gRPC 让不同进程可以像调用本地函数一样，在 Socket 之间 发送请求、获取结果。 可以简单理解为：“kubelet” 会通知 “插件” 要求列出设备、分配设备，双方都要实现 gRPC 的“请求-响应”流程。

（4）NVML（NVIDIA Management Library）

这是 NVIDIA 官方提供的一套 C 语言库，封装了查询 GPU 信息、监控健康状态等方法。我们常用它获取 GPU UUID、温度、功耗等数据。 许多 NVIDIA GPU Device Plugin 都会依赖 NVML 来确定有哪些 GPU 可用、是否健康。

（5）DaemonSet：在每个节点上运行一个副本

DaemonSet 是 Kubernetes 的一种高级调度机制，可以让某个 Pod 在 集群里每台节点 都有一份副本在运行。 之所以用 DaemonSet 来部署 GPU Device Plugin，是因为我们希望每个节点上都要启动一个插件，在新增节点的同时自动启动新插件实例，帮助 kubelet 管理当前节点的 GPU。

（6）Container Runtime 与 NVIDIA_VISIBLE_DEVICES

Container Runtime（容器运行时）如 Docker、containerd 等，是在 kubelet 命令下，具体执行 “创建容器、运行镜像” 的软件层。 NVIDIA_VISIBLE_DEVICES 等环境变量，是给 nvidia-container-runtime（NVIDIA 提供的一种特殊容器运行时）用来控制 容器能够使用哪些 GPU。这样可以根据调度分配的 GPU ID，有选择地暴露给容器，而不是让容器看到所有 GPU 资源。

背景：为什么需要 GPU Device Plugin

在 Kubernetes 中，如果我们想让某些容器使用 GPU（或 FPGA、NIC 等特殊硬件），就需要想办法让 kubelet “认识” 这些硬件设备，并且在调度和容器启动时正确地让容器访问到设备。

  • 传统方法：在 Kubernetes 1.8 之前，往往需要修改 kubelet 源码来适配具体厂商的硬件，这样一来就会导致：

    • Kubernetes 需要内置太多厂商的硬件支持，难以维护；

    • 新硬件出来后，想接入 Kubernetes 就必须修改 kubelet，周期长不灵活。

  • Device Plugin 机制：从 Kubernetes 1.8 开始，官方提供了可插拔的 Device Plugin 框架。厂商可以自己实现一个 Device Plugin —— 一个自定义的守护进程（daemon），通过 gRPC 与 kubelet 通信，把硬件信息“上报”给 kubelet。kubelet 不必自带厂商逻辑，只管和这个 Device Plugin 标准对接即可。

因此，NVIDIA 的 GPU Device Plugin（即 nvidia/k8s-device-plugin）就是这么一个“外部插件”。它以 DaemonSet 的方式部署到集群每个节点上，让节点上的 GPU 被 kubelet 发现、上报给 Kubernetes。接下来用户只需要在 Pod spec 里声明 resources.limits.nvidia.com/gpu: 1 就可以使用对应节点上的 GPU 了。

Device Plugin 的核心流程概览

1、kubelet 启动时，会在 /var/lib/kubelet/device-plugins/kubelet.sock 上监听 gRPC 服务，用于 “接受插件的注册”；

2、NVIDIA Device Plugin 启动时，会跟 kubelet 的 kubelet.sock 进行 gRPC 注册（Register()）；

3、注册成功后，kubelet 就会通过 Device Plugin 内部自己开的 socket（比如 /var/lib/kubelet/device-plugins/nvidia.sock），去调用 ListAndWatch 了解 GPU 列表，并在有容器需要 GPU 时调用 Allocate 协商如何设置容器环境变量、挂载、等信息。

对照代码，这个流程最关键的函数有两类：

  • Device Plugin 端：Register(...)（把自己注册给 kubelet）、ListAndWatch(...)（向 kubelet 报告设备列表）、Allocate(...)（提供给 kubelet），等等。

  • kubelet 端：内部有一个 Device Manager，对应 ManagerImpl.Register(...)、ListAndWatch(...) 回调处理，最终将资源更新到 NodeStatus。

NVIDIA Device Plugin 的关键实现

常见版本中，代码结构大概如下（只列一些主要文件）：

.
├── main.go                 # 插件入口
├── nvidia_device_plugin.go # 实现 DevicePlugin 接口的核心逻辑
├── nvml                    # NVIDIA 提供的NVML库封装，用于获取GPU信息
└── ...

main.go 大概就是初始化、启动一个 NvidiaDevicePlugin，并在发现 kubelet 重启时，会重新注册。
nvidia_device_plugin.go 里实现了对 Device Plugin API 的几个接口（ListAndWatch(), Allocate(), ...）。

插件如何启动并注册（Serve → Start → Register）

// main.go 中最核心的逻辑片段:
func main() {
    // 1. 初始化 NVML 以获取 GPU 信息
    if err := nvml.Init(); err != nil {
        log.Fatal("Failed to init NVML")
    }

    // 2. 监听文件变化(Watch /var/lib/kubelet/device-plugins/kubelet.sock)
    //    如果 kubelet.sock 重新被创建，说明 kubelet 重启，需要重新注册
    watcher, _ := newFSWatcher(pluginapi.DevicePluginPath)

    var devicePlugin *NvidiaDevicePlugin
    restart := true

    for {
        if restart {
            // 每次要“重启”时，都先停止旧的，然后重新New、Serve
            if devicePlugin != nil {
                devicePlugin.Stop()
            }
            devicePlugin = NewNvidiaDevicePlugin()
            err := devicePlugin.Serve()  // <-- 核心
            if err != nil {
                ...
            }
            restart = false
        }

        // 监听文件事件或系统信号，一旦发现kubelet.sock被删除/新建，就要重启
        select {
        case event := <-watcher.Events:
            if event.Name == pluginapi.KubeletSocket && event.Op&fsnotify.Create == fsnotify.Create {
                restart = true
            }
        ...
        }
    }
}
func (m *NvidiaDevicePlugin) Serve() error {
    err := m.Start()
    if err != nil {
        return err
    }
    // 1. 启动自身 gRPC server(监听 nvidia.sock)，并准备好ListAndWatch等实现
    // 2. ...

    // Register 向kubelet注册：
    err = m.Register(pluginapi.KubeletSocket, "nvidia.com/gpu")
    if err != nil {
        // 若注册失败，停止自己的server
        m.Stop()
        return err
    }
    log.Printf("Registered nvidia device plugin with Kubelet")
    return nil
}

重点：Serve() 函数里会先 Start()（负责在 /var/lib/kubelet/device-plugins/nvidia.sock 开启 gRPC），再 Register()（把 Endpoint=/var/lib/kubelet/device-plugins/nvidia.sock、ResourceName=nvidia.com/gpu 上报给 kubelet）。

func (m *NvidiaDevicePlugin) Start() error {
    // 1. 先清理旧的 socket 文件
    err := m.cleanup()
    if err != nil {
        return err
    }

    // 2. 在 nvidia.sock 上启动 gRPC Server
    sock, err := net.Listen("unix", m.socket)
    if err != nil { return err }

    m.server = grpc.NewServer()
    pluginapi.RegisterDevicePluginServer(m.server, m) // 注册我们的Server实现
    go m.server.Serve(sock)                           // 开启服务

    // 3. 尝试拨号，确保server真的起来了
    conn, err := dial(m.socket, 5*time.Second)
    if err != nil { return err }
    conn.Close()

    // 4. 启动GPU健康检查goroutine(见后文healthcheck)，用于后续ListAndWatch上报
    go m.healthcheck()

    return nil
}

  • 这里 pluginapi.RegisterDevicePluginServer(m.server, m) 就把 ListAndWatch, Allocate 等接口都“挂载”到 grpc 上了；

  • healthcheck() 用来检测 GPU 是否出现 nvmlEventTypeXidCriticalError，一旦检测到某块 GPU 异常，就会在后面 ListAndWatch 中汇报给 kubelet。

func (m *NvidiaDevicePlugin) Register(kubeletEndpoint, resourceName string) error {
    // 1. 连接到 /var/lib/kubelet/device-plugins/kubelet.sock
    conn, err := dial(kubeletEndpoint, 5*time.Second)
    if err != nil {
        return err
    }
    defer conn.Close()

    // 2. 构造 RegisterRequest
    client := pluginapi.NewRegistrationClient(conn)
    req := &pluginapi.RegisterRequest{
        Version:      pluginapi.Version,         // v1beta1
        Endpoint:     path.Base(m.socket),       // "nvidia.sock"
        ResourceName: resourceName,              // "nvidia.com/gpu"
    }

    // 3. 调用kubelet的 Registration.Register()
    _, err = client.Register(context.Background(), req)
    return err
}

kubelet 端会在 kubelet.sock 里监听一个 Register(RegisterRequest) 的 gRPC。收到此请求后，kubelet 就记下 ResourceName: nvidia.com/gpu，以及 Endpoint: nvidia.sock。

kubelet 对接插件：ListAndWatch

一旦注册成功，kubelet 会反过来拨号 /var/lib/kubelet/device-plugins/nvidia.sock，调用 ListAndWatch() 来获取设备列表，并持续接收设备健康状态更新。

在 NVIDIA 插件中，ListAndWatch() 代码大概如下（简化）：

func (m *NvidiaDevicePlugin) ListAndWatch(_ *pluginapi.Empty,
    s pluginapi.DevicePlugin_ListAndWatchServer) error {

    // 1. 第一次调用时，立刻把当前所有GPU列表发送给kubelet
    s.Send(&pluginapi.ListAndWatchResponse{Devices: m.devs})

    // 2. 然后死循环，监控health管道
    for {
        select {
        case <-m.stop:
            return nil
        case d := <-m.health:
            // 若某块GPU出现异常，就更新它的Health=Unhealthy
            d.Health = pluginapi.Unhealthy

            // 把最新的 m.devs（带Unhealthy的）再发给kubelet
            s.Send(&pluginapi.ListAndWatchResponse{Devices: m.devs})
        }
    }
}

  • m.devs 里保存了 GPU 的 ID（通常是 GPU UUID）以及其 Health （默认 Healthy）；

  • 当检测到某块 GPU 出了故障，就把它标记为 Unhealthy，再刷新发给 kubelet，kubelet 就会减少可用 GPU 数量，并更新 Node Status；

  • kubelet 这边 有个对应的“长连”处理，会反复接收 ListAndWatchResponse，更新其本地缓存。

容器启动：Allocate

当用户创建一个 Pod，需要 nvidia.com/gpu: 1 之类的资源时，调度器把该 Pod 分配给节点后，kubelet 在 创建容器 的流程里会调用 Device Plugin 的 Allocate() 来获取容器运行时需要的一些配置信息，比如 环境变量 / Mount / Device 映射等等。

func (m *NvidiaDevicePlugin) Allocate(ctx context.Context,
    reqs *pluginapi.AllocateRequest) (*pluginapi.AllocateResponse, error) {

    responses := pluginapi.AllocateResponse{}

    for _, req := range reqs.ContainerRequests {
        // 1. 拿到Container请求使用的 GPU ID 列表
        devIDs := req.DevicesIDs

        // 2. 构造 ContainerAllocateResponse
        resp := &pluginapi.ContainerAllocateResponse{
            Envs: map[string]string{
                // NVIDIA_VISIBLE_DEVICES 是nvidia-container-runtime识别的变量，
                // 指定容器可见的GPU
                "NVIDIA_VISIBLE_DEVICES": strings.Join(devIDs, ","),
            },
        }

        // 3. 这里也可添加 Mounts, Devices, 等信息(若需要访问 /dev/nvidiaX )
        // resp.Devices = ...
        // resp.Mounts = ...

        responses.ContainerResponses = append(responses.ContainerResponses, resp)
    }
    return &responses, nil
}

  • 可以看到，NVIDIA 的做法比较简单，主要就是把 DevicesIDs 打包到 NVIDIA_VISIBLE_DEVICES 环境变量，依靠 nvidia-container-runtime 的机制让容器只看见指定 GPU；

  • 有些其他 Device Plugin，会在 resp.Devices 字段里声明要挂载 /dev/specialX 到容器里，或者设置更多 Annotations 等。这都取决于硬件的实际接入方式。

小结：NVIDIA Device Plugin 的基本逻辑

  • 监听/var/lib/kubelet/device-plugins/kubelet.sock 重建事件，如果 kubelet 重启，会重新向 kubelet 注册；

  • Serve：自己在 nvidia.sock 开 gRPC 服务，实现ListAndWatch, Allocate 等。
    ListAndWatch 阶段：

  • 一开始就把可用 GPU 全部上报（Healthy）；

  • 后续如果发现 GPU 故障，就把该 GPU 标为 Unhealthy 并再次上报。
    Allocate 阶段：

  • Pod/container 要使用 GPU 时，kubelet 调用本方法；

  • Plugin 返回对容器的改动（通常是设置 NVIDIA_VISIBLE_DEVICES 环境变量，加上 /dev/nvidia* 访问权限），让容器能正确访问到对应 GPU。

深入K8s内部设备上报与调度协同原理

在前文中，我们已经重点介绍了：Device Plugin 如何通过 ListAndWatch 和 Allocate 告诉 kubelet 自己有多少设备、分配设备时要怎么配置容器。本节我们再补充一下和 调度器 的配合机制，从而串联起一个 Pod 从“请求 GPU 资源”到“成功使用 GPU 设备”的完整流程。

kubelet 对不同设备的统一抽象

首先，kubelet 内部有一个 Device Manager（位于 pkg/kubelet/cm/devicemanager/）。它的核心思路是：

  1. 不管什么品牌或类型的硬件（GPU、FPGA ...），只要 Device Plugin 使用了 Register() 报告 ResourceName，kubelet 便将这类硬件视为 统一的“可分配资源”；

  2. kubelet 会把这些资源更新到 Node Status 中——比如 nvidia.com/gpu: 4，然后在调度时，Scheduler 就会用通用的 资源匹配逻辑 来判断 “哪个节点满足 nvidia.com/gpu >= 1” 等；

  3. 在容器启动阶段，kubelet 会再次调用 Device Manager 的 Allocate（其实是去调用具体的 Plugin 的 Allocate），由插件告诉它如何“挂载”或“配置”真正的硬件。

为了让你清楚 kubelet 的这种 “统一抽象” 是怎么实现的，可以看一下 kubelet 源码中 ManagerImpl 的几个关键数据结构（简化）：

type ManagerImpl struct {
    allDevices      map[string]map[string]pluginapi.Device
    healthyDevices  map[string]sets.String
    unhealthyDevices map[string]sets.String
    ...
}

  • allDevices：保存了所有插件上报的设备，map[ResourceName] -> map[DeviceID] -> Device信息；

  • healthyDevices：记录每个 ResourceName 下，哪些设备ID是 Healthy 状态；

  • unhealthyDevices：记录每个 ResourceName 下，哪些设备ID是 Unhealthy 状态。

当 plugin 通过 ListAndWatch 告知 kubelet 设备列表时，kubelet 会调用下面这样的方法进行更新：

func (m *ManagerImpl) PluginListAndWatchReceiver(resourceName string, resp *pluginapi.ListAndWatchResponse) {
    var devices []pluginapi.Device
    for _, d := range resp.Devices {
        devices = append(devices, *d)
    }
    m.genericDeviceUpdateCallback(resourceName, devices)
}

func (m *ManagerImpl) genericDeviceUpdateCallback(resourceName string, devices []pluginapi.Device) {
    // 遍历该插件发来的所有设备
    for _, dev := range devices {
        m.allDevices[resourceName][dev.ID] = dev
        if dev.Health == pluginapi.Healthy {
            m.healthyDevices[resourceName].Insert(dev.ID)
        } else {
            m.unhealthyDevices[resourceName].Insert(dev.ID)
        }
    }
    // ...
}

然后 kubelet 会在更新 Node Status 的阶段，把 healthyDevices 的数量当作该节点的可用容量，比如 nvidia.com/gpu: 4。这就是为什么 scheduler 能看到这个节点有 4 个 GPU 可以用——因为 kubelet 做了“抽象”，把真实的硬件数量记到 Node.Status.Allocatable 里。

调度成功后 kubelet 的 Allocate 调用

当调度器最终确定 某节点 能满足 Pod 需求，Pod 就被 绑定 到该节点上。
然后，该节点上的 kubelet 启动容器前，会在 “Device Manager → Plugin” 调用 Allocate()，让 plugin 返回如何设置容器。NVIDIA plugin 这里，就会返回 NVIDIA_VISIBLE_DEVICES 环境变量，或 /dev/nvidia* 等特定挂载，让最终的容器只看到被分配到的 GPU。

简化示意：

  • Scheduler：判断 “http://nvidia.com/gpu” 是否够用 → 选中节点X；

  • kubelet(节点X)：接收到调度结果 → 创建容器 → 调用 Device Manager → 进而调用插件的 Allocate()；

  • plugin 返回 GPU ID 对应的挂载配置/环境变量 → kubelet 设置到容器 → 容器启动后就能使用那几块 GPU。

Device Manager 的基本逻辑

  • kubelet 启动时 会初始化一个 DeviceManager（在 /var/lib/kubelet/device-plugins/kubelet.sock 开启一个 gRPC server），等着外部的 Device Plugin 来 “Register()”。

  • 插件注册后：kubelet 使用一个内部的 endpointImpl 去拨号插件的 socket（例如 nvidia.sock），调用 ListAndWatch()，拿到 GPU 列表。

  • 更新 Node 状态：kubelet 把 GPU 数量更新到 Node Status 中，比如 nvidia.com/gpu = 4。

  • 容器创建时：kubelet 要检查 Pod 的资源需求，调用 Allocate() 获取容器启动参数（环境变量 / 设备挂载 / ...），最终把这些注入到容器 runtime。

总结

通过以上分析过程，我们可以看到 GPU Device Plugin 的总体原理相对清晰：

插件负责：

  • 获取真实硬件信息（如调用 NVML 取 GPU UUID）

  • 在本机开一个 gRPC 服务，提供 ListAndWatch, Allocate 等接口

  • 向 kubelet 注册自己

  • 持续检测硬件健康，并向 kubelet 实时汇报

kubelet 负责：

  • 接收注册请求、与插件建立长连

  • 把设备信息更新到 Node Status

  • 在容器启动时调用 Allocate() 让插件告诉它怎么配置容器

  • 确保集群调度、资源分配符合“整卡”模型（或厂商自定义模型）
